1、LPM氣箱脈沖袋式收塵器概述：
LPM氣箱脈沖袋式收塵器、LPM氣箱脈沖布袋收塵器
是我公司制造新開發的一種新型氣箱脈沖_袋式除塵器。它綜合分室反吹脈沖噴吹清灰各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰需和過濾同時進行的缺點，擴大了應用范圍，該產品具有分室整體清灰特點，采用大規格脈沖閥清灰形式，具有清灰能力強、效果好，使用壽命長。該產品適用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資。產品結構緊湊，占地面積少，可降低建設投資。認為該產品具有顯著的環境效益、社會效益和經濟效益，填補了氣震式脈沖清灰的國內空白，具有國內_水平。
LPM氣箱脈沖袋式收塵器具有四個系列33種規格。過濾面積從93~4361m2，處理風量從6900 m3/h至314000 m3/h。LPM型氣箱脈沖袋式收塵器廣泛適用于建材水泥、冶金、機械、化工和耐火材料行業；特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統）；也可適用于燒干、立窯和煤磨收塵，但要增設防燃防爆措施，收塵器結構也要相應改變。還可適用于含塵濃度特高氣體的收塵，如帶o--sepa選粉機的粉磨系統，其氣體含塵濃度高達1000 g/m3（標）以上，可不設置作預收塵用的旋風除塵器。對于我國北方嚴寒地區，本袋式除塵器在增加加熱保溫裝置后也能適用。
LPM氣箱脈沖袋式收塵器型號說明
LPM7B--450
L----袋濾式收塵器
P----空氣炮氣震式
M----脈沖
7----分室數（單元數）,單排,雙排寫法2×7
B----系列編號
450--總過濾面積近擬值
舉例:LPM7B-450表示為B系列單排7室,總過濾面積為43m2的LPM型氣箱式收塵器,LPM2×5C-920表示為C系列雙排5室,總過濾面積為929m2的LPM型氣箱式袋式除塵器.
本收塵器選用舉例:
一臺Φ3.5×12m的水泥磨,磨機的通風量為30000m3/h,氣體溫度110°C,氣體含塵濃度150g/m3（標）,試選用一臺收塵器.
選用:（1）根據水泥特性,查表一,得知水泥磨應選用的凈過濾風速為VN=1.5m/min
（2）根據給出的通風量和凈過濾風速計算,其所需的凈過濾面積.
（3）按333m2凈過濾面積的需要查收塵器性能表,選取近似需要的收塵器,查表二,近似的有LPM78-450型,AN=372m2,LPM5C-460型,AN=372m2
二種規格均可選用.哪一種較適合,須據用戶實際情況具體決定,如使用場地大,可選用5個分室的LPM5C-460型,重量也輕,如使用場地長度方向較長,寬度方向較狹,則可選用LPM7B-450型.
3、LPM氣箱脈沖袋式收塵器技術參數：
|
技術參數 型號
|
LPM3A-90
|
LPM4A-120
|
LPM_-150
|
LPM6A-180
|
LPM4B-250
|
LPM5B-310
|
LPM6B-370
|
LPM7B-450
|
LPM8B-490
|
|
處理風量（m³/h）
|
6900
|
8930
|
11160
|
13390
|
17800
|
22300
|
26700
|
31200
|
35700
|
|
過濾風速（m/min）
|
1.2-2.0（根據不同的揚塵點選取不同的凈化過濾風速,參見表1）
|
|
總過濾面積（m²）
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
496
|
|
凈過濾面積（m²）
|
62
|
93
|
124
|
155
|
186
|
248
|
310
|
372
|
434
|
|
濾袋總數（個）
|
96
|
128
|
160
|
192
|
256
|
320
|
384
|
448
|
512
|
|
收塵器阻力（Pa）
|
1470-1770
|
|
進口氣體含塵濃度（g/m³標）
|
<200
|
<1000
|
|
出口氣體含塵濃度（g/m³標）
|
<0.1
|
|
收塵器承受負壓（Pa）
|
<5000
|
|
清灰壓縮空氣
|
壓力
|
（5-7）×10&sup5
|
|
耗氣量（m³標/min）
|
0.27
|
0.37
|
0.46
|
0.55
|
1.2
|
1.5
|
1.8
|
2.1
|
2.4
|
|
星形卸料裝置YJD-16
|
下料口300×300mm,高度400mm
|
轉速率41r/min,減速電機功率1.5kw,產量39.4m³/h
|
|
螺旋輸送機
|
規格
|
無
|
直徑Φ300,產量30m³/h（填充率=0.7）
|
|
減速電機
|
無
|
型號XWD2.2-5-1/59,功率2.2kw
|
|
保溫層面積（m²）
|
26.5
|
34
|
41
|
48.5
|
70
|
94
|
118
|
142
|
166
|
|
設備總重（約值,不包括保溫層）（kg）
|
2880
|
4080
|
5280
|
6480
|
8280
|
9960
|
11640
|
13320
|
15000
|
注：1、表中的凈過濾面積是指一個室清灰時的過濾面積。2、表中的耗氣量是工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。

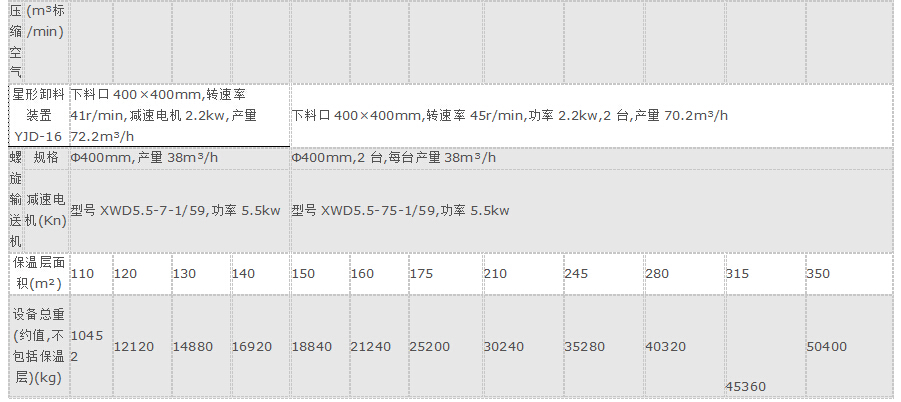

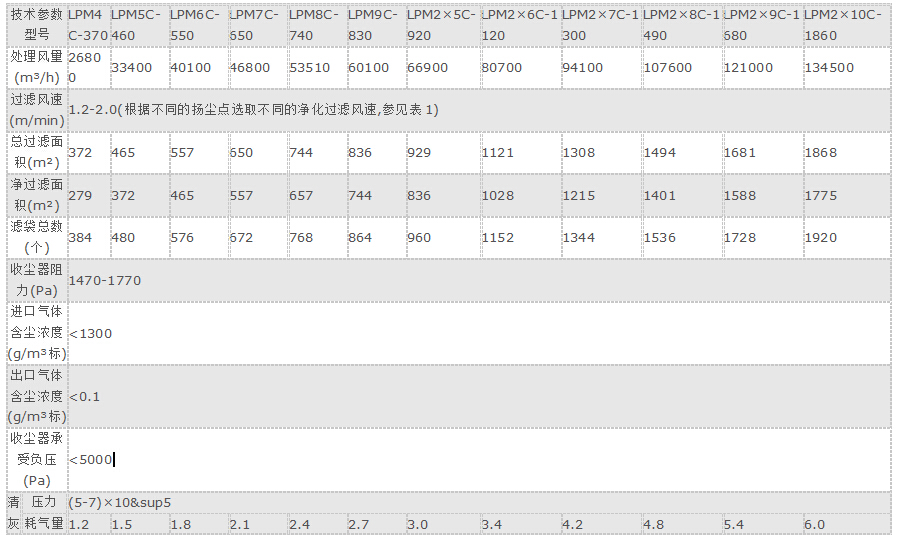

LPM型氣箱脈沖袋式收塵器技術性能表（二）
4、LPM氣箱脈沖袋式收塵器維護管理要求
1.制訂維護管理值班制度,值班人員要記錄運行情況,要經常檢查電控清灰裝置（包括程控儀﹑電磁閥﹑脈沖閥﹑提升閥等）運轉是否正常,必要時調正清灰時間，以_清灰效率.
2.定期檢查壓縮空氣系統運行是否正常,氣源壓力是否符合要求，穩定,分水濾氣器要經常放水,油霧器要定時加油.
3.定期檢查氣缸動作情況及提升閥的密封性,如發現氣缸漏氣回閥座密封墊壞,應及時檢修和更換.
4.隨時監視排放的煙塵濃度,如發現冒灰,應及時檢查濾袋破損情況和過濾室密封情況,堵塞漏氣孔隙,補袋或換新袋.
5.剛性葉輪給料機（卸灰閥）,螺旋輸送機等排灰裝置應與收塵器同時運行,收塵器停用后,應放空斗內積灰,以防不用時粉塵干結6.收塵器停機前,應手動對濾袋清灰一次,以免袋上積灰太多,再用時不易清灰.
